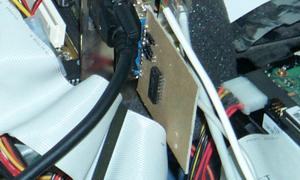

Так выглядела в 2001 году плата датчика, которая поставляла информацию
о температуре для петрозаводской части термы (преобразователь от фирмы
MAXIM).
![Плата-прототип](/pictures/it-01_00_s.jpg)

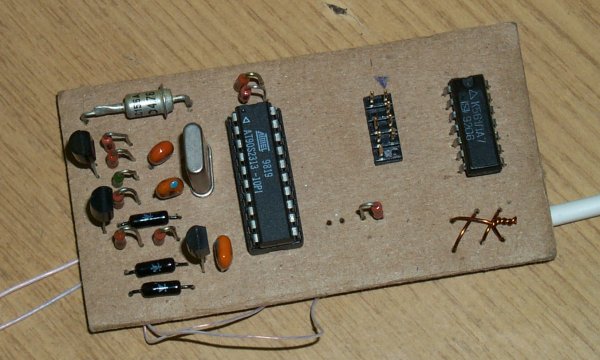

Ниже представлен вариант, демонстрировавшийся на защите
магистерской диссертации Соловьевым А.В., построенный на цифровом
датчике фирмы Dallas Semiconductor (под картинкой - укрупненное изображение).
![Приближение ©1 к наколенному производсву](/pictures/it-01_01_s.jpg)
Третья модификация ИТ-01. Как и предыдущая,
собрана
на микроконтроллере Atmel AT90S2313, но уже более правильно технологически
исполнена. На рисунках - принципиальная схема и внешний вид устройства.

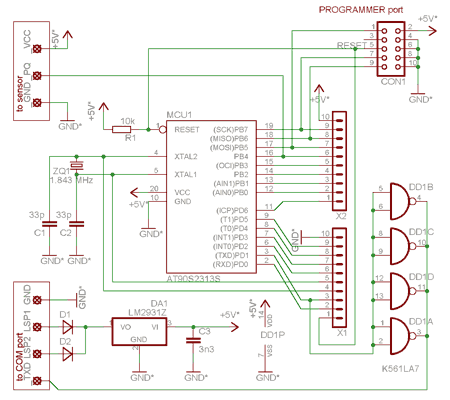

![Принципиальная схема измерителя температуры ИТ-01](/pictures/it-01_scheme.gif)

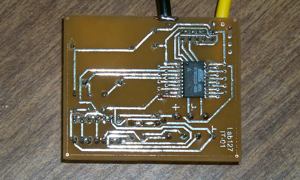

![ИТ-01. Вид со стороны дорожек](/pictures/it-01_02_s.jpg)

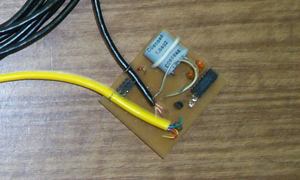

![ИТ-01. Вид со стороны деталей](/pictures/it-01_02_s_.jpg)

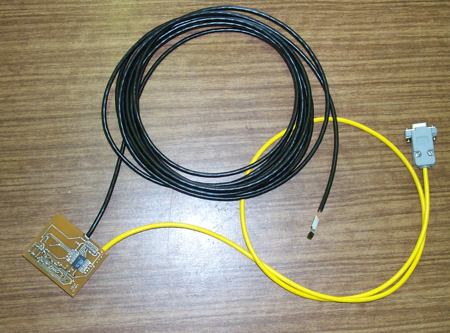

![ИТ-01 + соединители](/pictures/it-01_02.jpg)
Начиная с 2002 года плата уменьшилась до размеров 2.5 см на 5.5 см. и помещается в маленькую коробочку.
